Каталог » Автоматические выключатели » ВА 57-43 (D-Max 1600) на токи до 1600А

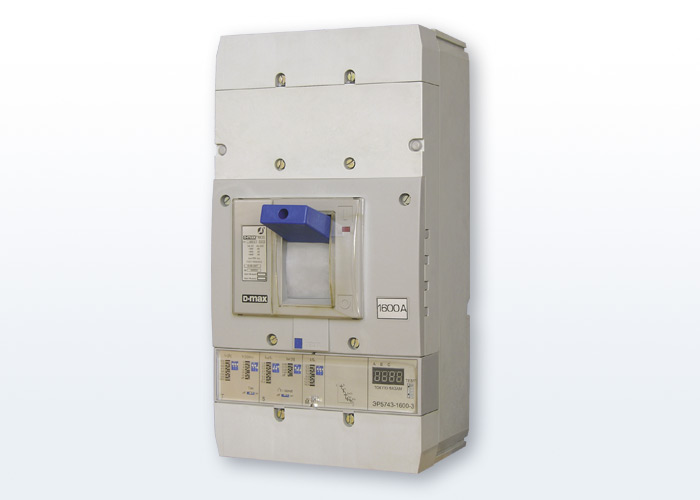

ВА 57-43 (D-Max 1600) на токи до 1600А

Область применения

Выключатель D-max 1600 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в сутки, и рассчитан для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz.


Основные технические данные



Параметр

ВА57-43

Электрические характеристики

Число полюсов

3

Номинальный ток выключателя In, A

250…1600

Регули­ру­емый номиналь­ный ток выключа­теля, А

630 A

250; 285; 320; 400;

450; 500; 565; 630

1000 А

400; 500; 630; 725;

800; 875; 900; 1000

1600 А

630; 725; 800; 875;

900; 1000; 1250; 1600

Время  срабаты­ва­­ния в зоне

токов перегруз­ки при 6In, tr, s

2; 4; 8; 12; 16; 20; off

Уставки срабаты­вания в зоне то­ков

короткого за­мы­кания с об­ратно­зависимой

время­то­ко­­вой  характе­ри­сти­кой (In2t – const)

 или не­зависимой за­держкой срабатывания, Isd/In

1,5; 2; 3; 5; 7; 8; 9; 10

Время  срабаты­ва­­ния в зоне токов ко­роткого за­мы­ка­ния, tsd, s

0,05; 0,1; 0,25; 0,4; off

Уставки  срабатыва­ния в зоне токов

ко­­рот­кого за­мы­­ка­­ния с мгно­­вен­ным

cрабатыва­нием, Ii/In

2; 3; 5; 7; 8; 10; 12

Номинальное рабочее напряжение

главной цепи, V

~ 50, 60 Hz

660

Номинальная предельная наи­большая

отключающая способ­ность

(Icu), ka, Ics=100% Icu

~ 380 V

65

~ 660 V

20

Износостойкость выключателя

Износостойкость выключателя

общее количество

циклов ВО

10000

количество циклов

 ВО под нагрузкой

4000

Количество циклов ВО под действием максимальных расцепителей тока

200



 Функции электронного расцепителя

- Защита от перегрузки, срабатывающая по действующему значению тока с функцией тепловой памяти;

- Селективная и мгновенная защита от токов короткого замыкания;

- Контроль, индикация тока по фазам и сигнализация перегрузки;

- Тестирование.



Комплектующие изделия:

- Комплекты зажимов для переднего и заднего присоединения проводников;

- Свободные контакты;

- Вспомогательные контакты сигнализации автоматического отключения;

- Расцепитель независимый;

- Расцепитель минимального напряжения;

- Расцепитель нулевого напряжения;

- Ручной дистанционный привод с устройством запирания;

- Привод электромагнитный;

- Выдвижное устройство.

Скачать техническое описание можно здесь: Каталог ДЗНВА  - ВА 57-43 (D-Max 1600)

Скачать Листовку - краткое описание ВА 57-43 (D-Max 1600) можно здесь: Листовки ДЗНВА - Автоматические выключатели ВА 57-43 (D-Max 1600) на токи до 1600А листовка (краткое описание)

Назад



Цена: 25 050 руб

Выключатель D-max 1600 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в сутки, и рассчитан для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz.


Технические характеристики здесь

Заказать|Подробнее|
Комментариев:0|
Цена: 41 000 руб

Выключатель D-max 1600 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в сутки, и рассчитан для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz.


Технические характеристики здесь

Заказать|Подробнее|
Комментариев:0|
Цена: 25 050 руб

Выключатель D-max 1600 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в сутки, и рассчитан для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz.


Технические характеристики здесь



Заказать|Подробнее|
Комментариев:0|
