Анкерные кронштейны

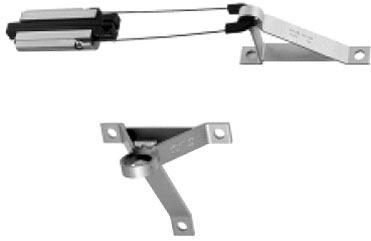

Анкерный кронштейн типа СS10.3

Назначение:

• Обеспечивает крепление одного или двух анкерных зажимов для магистральных СИП.
• Монтируется на опоры или по стенам зданий

Характеристика:

• Кронштейн представляет собой моноблок из сплава алюминия с высокой механической прочностью.
• Обладает высокой устойчивостью к коррозии.
• Крепление осуществляется двумя болтами диаметром 14 или 16 мм или при помощи двух полос металлической лентой F207 в один оборот вокруг опоры и двух скреп NC 20.

Особенности:

• Кронштейны CS 10.3, СА 2000 могут крепиться одним болтом.

Кронштейн типа CS 1500E

Назначение:

• Применяется для крепления поддерживающих зажимов.

Характеристика:

• Корпус кронштейна выполнен из сплава цинка и алюминия повышенной прочности с высокой устойчивостью к механическим воздействиям и коррозии.

• Наличие стопорного пальца позволяет избежать переворачивания зажима. Крепление производится болтами диаметром 14 или 16 мм или двумя полосками металлической ленты F207 в один оборот вокруг опоры и двумя скрепами NC20.

Особенности:

• Конфигурация кронштейна обеспечивает удобное перемещение по опоре.
• Отверстие в кронштейне позволяет закрепить ролик RT 1 или RT2 для раскатки СИП.
• Кронштейн рассчитан на механические усилия, создаваемые при раскатке

Анкерный кронштейн типа СA 16

Назначение:

• Для крепления DN 123 для ответвления СИП от магистрали к вводам.

Характеристика:

• Кронштейн из алюминиевого сплава с вы­сокой устойчивостью к механическим и климатическим воздействиям.
• Крепится одной полоской металлической ленты F207 в один оборот вокруг опоры и одной скрепой NC20 или стяжным болтом М8, М10.

Особенности:

• Кронштейн позволяет выполнить анкерное крепление на опоре или на стене здания, сооружения.

Анкерные кронштейны для монтажа СИП по стенам зданий типа CT 600, CB 600

Назначение:

• Для крепления анкерных зажимов.

Характеристика:

• Выполнены из сплава алюминия с высокой механической прочностью.
• Крепление к стене производится через отверстия диаметром 16 мм.
• CT 600 обеспечивает крепление одного или двух анкерных зажимов
• CB 600 обеспечивает крепление одного анкерного зажима.

Особенности:

• Применяется для анкерного крепления СИП от магистрали до стены здания и между зданиями (сооружениями), а также по фасадам зданий.

Крюк монтажный CF

Назначение:

• Применяется для крепления анкерных или поддерживающих зажимов.

Характеристика:

• Монтируется на железобетонных, металлических или деревянных опорах, крепление производится двумя полосками металлической ленты F207, F107 в один оборот вокруг опоры и двумя скрепами NC 20.
• Крюк выполнен из сплава цинка и алюминия повышенной твердости с высокой устойчивостью к механическим воздействиям и коррозии.

Крюк монтажный B 16, B 20

Назначение:

• Применяются для крепления анкерных или поддерживающих зажимов на железобетонных, металлических или деревянных опорах с монтажными отверстиями.

Характеристика:

• Крюк выполнен из сплава цинка и алюминия повышенной прочности с высокой устойчивостью к коррозии.
