Каталог » Кабельно-проводниковая продукция » Самонесущие изолированные провода СИП

Самонесущие изолированные провода СИП



Самонесущие изолированные провода (СИП)

В соответствии с новыми требованиями, предъявляемыми к развитию линий электропередач, разработан национальный стандарт России ГОСТ Р 52373-2005, на самонесущие изолированные и защищенные провода, напряжением 0,4 и 6-35 кВ, который вступил в действие с 01.07.2006 г.

Стандартом определены основные типы и конструктивное исполнение СИП для сооружения магистральных линий электропередачи:
1.1. СИП-1 — вокруг неизолированной несущей нулевой жилы скручены изолированные основные токопроводящие жилы. Несущая нулевая жила выполнена из алюминиевого сплава АВЕ высокой прочности. Изоляция выполнена из светостабилизированного сшитого полиэтилена.
1.2. СИП-2 — вокруг изолированной нулевой несущей жилы скручены изолированные основные токопроводящие жилы. Несущая нулевая жила выполнена из алюминиевого сплава АВЕ высокой прочности. Изоляция выполнена из светостабилизированного сшитого полиэтилена.
1.3. СИП-4 — без несущей жилы представляет собой скрученные в жгут основные токопроводящие и нулевая жилы, покрытые изоляцией из светостабилизированного сшитого полиэтилена.

ГОСТ Р 52373-2005 допускает применение СИП-4 только на ввода в дом или прокладку по фасадам зданий (сечением: 2х16, 2х25, 4х16, 4х25). На магистральном участке ВЛ 0,4 кВ необходимо использовать только СИП с изолированной (СИП-2) или с неизолированной (СИП-1) несущей нулевой жилой из алюминиевого сплава. Применение нулевой несущей жилы со стальным сердечником, также не допускается.

Наиболее распространенные сечения СИП и сравнение их параметров приведены в таблице.

Конструкция СИП

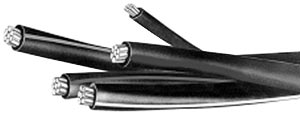

СИП-4
 СИП-1
 СИП-2

Структура СИП

4 изолированных алюминиевых жилы без нулевой несущей жилы из сплава
(СИП-4)

3 изолированных термопластичным
сшитым полиэтиленом
Изолированные основные токопроводящие жилы + 1 неизолированная несущая нулевая жила из алюминиевого сплава (СИП-1)

3 изолированных термопластичным
сшитым полиэтиленом
изолированные основные токопроводящие жилы + 1 изолированная несущая нулевая жила из алюминиевого сплава (СИП-2)

Сечения СИП

2х16
2х25
4х16
4х25

3х50+70
3х70+95
3х95+95
3х120+95
3х150+95

3х50+54,6
3х70+54,6
3х95+70
3х120+70
3х150+95

1

2

3

4

Распределение механических нагрузок между нулевой и токопроводящими жилами

Не симметричное распределение механических нагрузок между нулевой и токопроводящими жилами. Высокая механическая нагрузка на изоляцию всех жил.

Отсутствует механическая нагрузка
на токопроводящие жилы

Отсутствует механическая нагрузка
на токопроводящие жилы

Ток короткого замыкания (односекундный), кА, для СИП 70мм2

3,8

5,9

4,5

Длительно допустимая температура нагрева, оC для СИП 70мм2

80

70/90

90

Максимально допустимая температура нагрева при к.з. оC

130

135 (160)/250

250

Риск короткого замыкания между нулевой и токопроводящими жилами

Малый

Средний

Малый

Устойчивость к атмосферным перенапряжениям

Высокая

Средняя

Высокая

Трудоемкость выполнения ответвлений

Средняя

Малая

Малая

Возможность прокладки по стенам зданий

Есть

Нет

Есть

Антикоррозионные свойства

Высокие

Средние

Высокие

Возможность соединения СИП в пролете

Нет, соединение СИП
осуществляется в шлейфах на опорах.

Есть, надежное герметичное соединение выполняется при помощи соединительных зажимов
типа MJPT.

Есть, надежное герметичное соединение выполняется при помощи соединительных зажимов типа MJPT.

Стоимость линейной арматуры выполненной по Европейскому стандарту CENELEC

Стоимость выше на 30-40% по сравнению с арматурой для СИП–1
и СИП–2. Также требуется больше арматуры из-за невозможности
Соединения СИП–4 в пролете.

Стоимость ниже чем для СИП–4, но немного выше, чем для СИП–2.

Стоимость ниже, чем для СИП–4 и СИП–1. Арматура для СИП–2
Наиболее технологичная
и не требует применения специального инструмента для монтажа.

Трудоемкость монтажа

Сложнее, чем для СИП–1 и СИП–2. Труднее определить нулевую жилу. Требуется динамометрический ключ

Легко и просто монтировать, так как вся анкерная и подвесная арматура крепит одну несущую жилу. Требуется динамометрический ключ.

Легко и просто монтировать, так как
вся анкерная и подвесная арматура крепит одну несущую жилу.

Глава 2. Отличия в монтаже разных конструкций СИП

Монтаж различных конструкций СИП отличается в части выбора анкерных и поддерживающих зажимов, т.е. тех изделий, которые несут на себе механическую нагрузку.
Ниже приведены особенности монтажа разных систем:

СИП–4 - невозможность соединения СИП–4 в пролетах. Соединение осуществляется в шлейфах на опорах, после чего остаются лишние куски СИП, которым в дальнейшем трудно найти применение.
Сложность разведения жил в напряженном состоянии. Усложняет монтаж анкерных, ответвительных и соединительных зажимов. Максимальные пролеты для 2х16, 4х16, 2х25 4х25 до 40 м, что накладывает ограничение на их использование.
Возникают сложности в определении нулевой несущей и токопроводящих жил, т.к. все жилы имеют одинаковые сечения и выполнены из алюминия.
В арматуре для СИП–4 не предусмотрены элементы, которые служат для механической защиты магистральной линии от обрывов.
Для монтажа анкерной и подвесной арматуры требуется динамометрический ключ и специальный монтажный зажим для натяжения СИП.
Поскольку распределение электрических нагрузок на жилы не симметрично и меняется во времени, одна жила нагревается больше, чем другая, большая механическая нагрузка переходит на менее нагретую жилу, что может привести к вытягиванию жилы.

СИП–2 — монтаж провода СИП с изолированной несущей нулевой жилой значительно проще, чем СИП 4, так как вся анкерная и подвесная арматура крепит одну несущую жилу. Легко определяется нулевая жила. Не требуется применение динамометрического ключа.

СИП–1 — так как на нулевой жиле возможно возникновение потенциала, монтаж по фасадам зданий СИП с неизолированной нулевой жилой не допускается.

Глава 3. Надежность конструкции

Для эксплуатирующей организации очень важно сохранение магистральной линии, т.е. СИП, опор, арматуры. При значительной механической перегрузке магистрали СИП в первую очередь должны разрушаться отдельные элементы в анкерной и подвесной арматуре, защищая от разрушения провода и опоры. Проще заменить отдельные элементы в арматуре, чем восстановить СИП и опоры.

Многообразие конструкций СИП приводит к увеличению перечня необходимого инструмента, анкерной и подвесной арматуры, что усложняет проектирование, строительство и эксплуатацию электрических сетей.
Конструкция СИП–2 надежнее в эксплуатации чем СИП-1 и СИП-4, так как всю механическую нагрузку несет на себе изолированная несущая нулевая жила из сплава АВЕ высокой прочности, алюминиевые токопроводящие жилы не подвергаются механическим нагрузкам.

Глава 4. Область применения СИП

4.1. СИП предназначен для сооружения ВЛИ до 1 кВ с подвеской проводов на опорах ВЛ, фасадах зданий и сооружениях.
4.2. СИП рекомендуется к использованию во всех климатических районах по ветровой и гололедной нагрузке при температуре окружающей среды в диапазоне температур окружающего воздуха -60...+60оС.
4.3. СИП используется также при сооружении ВЛ с совместной подвеской проводов ВЛ 6—20 кВ, освещения и линий проводной связи.

Глава 5. Конструктивное исполнение СИП-2

5.1. СИП–2 независимо от назначения, количества и сечения токопроводящих жил изготавливается с несущей нулевой изолированной жилой из алюминиевого сплава.
5.2. СИП–2 состоит из изолированной несущей нулевой жилы, вокруг которой скручены три основные токопроводящие жилы и при необходимости, вспомогательные токопроводящие жилы, а также контрольные провода.
5.3. Изолирующая оболочка жил устойчива к воздействиям окружающей среды и выполнена из сшитого полиэтилена (СПЭ) и содержащего в своей структуре газовую сажу для обеспечения длительного срока эксплуатации.
5.4. Токопроводящие жилы СИП–2 выполнены из алюминия прошедшего специальную обработку, а нулевая несущая жила — из алюминиевого сплава.
5.5. Маркировка проводов СИП–2 произведена путем нанесения на изоляцию жил по всей длине соответствующих знаков.
5.6. СИП–2 характеризуется следующими основными свойствами:

  • стойкость к ультрафиолетовому излучению, воздействию озона и влаги;
  • устойчивость к воздействию внешних атмосферных условий (образованию гололеда, различным осадкам, атмосферному электричеству и т.п.);
  • сохранение механической прочности и электрических параметров в температурном интервале -60...+85оС.
  • Разрушающее механическое напряжение алюминиевой токопроводящей жилы составляет 120 Н/мм2, а несущей нулевой жилы, выполненной из термоупрочненного сплава АВЕ — 295 Н/мм2.

5.7. Ниже приведены конструктивные параметры СИП, выполненного по ГОСТ Р 52373-2005.

Магистральные СИП. Характеристика

Магистральные СИП состоят из четырех скрученных при изготовлении изолированных жил, трех токопроводящих и одной несущей. Скрутка жил имеет правое направление. Нередко в жгут добавляется одна, две или три вспомогательных токопроводящих жилы (сечением: 16, 25 или 35 мм2) для цепей наружного освещения.

Несущая нулевая жила:
жила — круглая, многопроволочная, уплотненная, скрученная из проволок алюминиевого сплава АВЕ, сечением 25, 35, 50, 54.6, 70, 95мм2;
изоляция — светостабилизированный сшитый полиэтилен черного цвета.

 Магистральные СИП

Конструкция, механическая прочность и электрическое сопротивление токопроводящих жил и нулевой несущей жилы.



Нулевая несущая жила

Сечение жилы, мм2

Номинальный диаметр неизолированной жилы, мм

Номинальный диаметр жилы по изоляции, мм

Прочность при растяжении жилы кН, не менее

Электрическое сопротивление жилы, Ом/км

25

5,9

8,5

7,4

1,380

35

6,9

9,5

10,3

0,986

50

8,1

11,1

14,2

0,720

54,6

9,4

12,6

16,6

0,630

70

9,7

12,7

20,6

0,493

95

11,4

14,8

27,9

0,363



Токопроводящая жила

Сечение жилы, мм2

Номинальный диаметр неизолированной токопроводящей жилы, мм

Номинальный диаметр токопроводящей жилы по изоляции, мм

Электрическое сопротивление жилы, Ом/км

16

4,9

7,45

1,910

25

5,9

8,5

1,200

35

6,9

9,5

0,868

50

8,1

11,1

0,641

70

9,7

12,7

0,443

95

11,4

14,8

0,320

120

12,8

16,2

0,253

150*

14,2

17,8

0,206



Токовые нагрузки, диаметр по скрутке, радиус изгиба и масса проводов.

Маркоразмер провода

Допустимый ток нагрузки, А

Ток короткого замыкания, кА

Номинальный диаметр по скрутке, мм

Допустимый радиус изгиба, м

Масса провода, кг/км



СИП-1

СИП-2

СИП-1

СИП-2

СИП-1

СИП-2

1х16+1х25

105

1,5

13,2

16,0

0,24

0,29

136

164

2х16

105

1,5

-

14,9

-

0,27

-

135

2х25

135

2,3

-

17,0

-

0,31

-

191

3х16+1х25

100

1,5

19,8

20,6

0,36

0,38

271

299

3х25+1х35

130

2,3

22,7

23,5

0,41

0,43

382

414

3х25+1х54,6

130

2,3

-

24,1

-

0,44

-

505

3х35+1х50

160

3,2

25,5

26,4

0,46

0,48

513

557

3х35+1х54,6

160

3,2

-

26,7

-

0,48

-

595

3х50+1х54,6

195

4,6

-

30,7

-

0,56

-

750

3х50+1х70

195

4,6

29,9

30,7

0,54

0,56

723

774

3х70+1х54,6

240

6,5

-

34,7

-

0,63

-

934

3х70+1х70

240

6,5

-

34,7

-

0,63

-

957

3х70+1х95

240

6,5

34,3

35,2

0,62

0,64

976

1043

3х95+1х70

300

8,8

38,4

39,7

0,7

0,72

1160

1211

3х95+1х95

300

8,8

39,2

40,4

0,71

0,73

1229

1296

3х120+1х70

340

7,2

-

43,0

-

0,78

-

1443

3х120+1х95

340

7,2

42,4

43,8

0,77

0,79

1461

1528

3х150+1х70

380

13,9

-

46,7

-

0,85

-

1691

3х150+1х95

380

13,9

460

47,6

0,83

0,86

1710

1776

4х16

100

1,5

-

18,0

-

0,33

-

269

4х16+1х25

100

1,5

19,8

20,6

0,36

0,38

338

366

4х25

130

2,3

-

20,5

-

0,37

-

382

4х25+1х35

130

3,2

22,7

23,5

0,41

0,43

478

510

3х25+1х35+1х16

130

2,3

-

23,5

-

0,43

-

481

3х25+1х54,6+1х16

130

2,3

-

24,1

-

0,44

-

572

3х35+1х50+1х16

160

3,2

25,5

26,4

0,46

0,48

580

624

3х35+1х54,6+1х16

160

3,2

-

26,7

-

0,48

-

662

3х50+1х54,6+1х16

195

4,6

-

30,7

-

0,56

-

818

3х50+1х70+1х16

195

4,6

29,9

30,7

0,54

0,56

791

841

3х70+1х54,6+1х16

240

6,5

-

34,7

-

0,63

-

1001

3х70+1х70+1х16

240

6,5

-

34,7

-

0,63

-

1025

3х70+1х95+1х16

240

6,5

34,3

35,2

0,62

0,64

1043

1110

3х95+1х70+1х16

300

8,8

38,4

39,7

0,7

0,72

1227

1278

3х95+1х95+1х16

300

8,8

39,2

40,4

0,71

0,73

1296

1363

3х120+1х70+1х16

340

7,2

-

43,0

-

0,78

-

1510

3х120+1х95+1х16

340

7,2

42,4

43,8

0,77

0,79

1528

1595

3х150+1х70+1х16

380

13,9

-

46,7

-

0,85

-

1758

3х150+1х95+1х16

380

13,9

46,0

47,6

0,83

0,86

1780

1843

3х35+1х50+1х25

160

3,2

25,5

26,4

0,46

0,48

609

652

3х35+1х54,6+1х25

160

3,2

-

26,7

-

0,48

-

690

3х50+1х54,6+1х25

195

4,6

-

30,7

-

0,56

-

846

3х50+1х70+1х25

195

4,6

29,9

30,7

0,54

0,56

819

869

3х70+1х54,6+1х25

240

6,5

-

34,7

-

0,63

-

1029

3х70+1х70+1х25

240

6,5

-

34,7

-

0,63

-

1053

3х70+1х95+1х25

240

6,5

34,3

35,2

0,62

0,64

1071

1138

3х95+1х70+1х25

300

8,8

38,4

39,7

0,7

0,72

1255

1306

3х95+1х95+1х25

300

8,8

39,2

40,4

0,71

0,73

1324

1391

3х120+1х70+1х25

340

7,2

-

43,0

-

0,78

-

1538

3х120+1х95+1х25

340

7,2

42,4

43,8

0,77

0,79

1556

1623

3х150+1х70+1х25

380

13,9

-

46,7

-

0,85

-

1786

3х150+1х95+1х25

380

13,9

46,0

47,6

0,83

0,86

1805

1871



СИП−4 для ответвления от магистрали к вводам. Характеристика.

Состоят из 2-х или 4-х скрученных при изготовлении изолированных алюминиевых токопроводящих жил сечением 16 или 25 мм2. Ответвительные провода не содержат отдельной несущей жилы. Они могут использоваться на коротких участках в качестве магистрали для освещения общественных мест.
Указанные провода относятся к самонесущему типу.

 СИП-4 для ответвления от магистрали к вводам

Токопроводящая жила:
жила — алюминиевая, круглая, многопроволочная уплотненная;
изоляция — светостабилизированный сшитый полиэтилен черного цвета;
маркировка — цифры или цветные полосы или продольно выпрессованные риски.



Технические характеристики СИП−4 для ответвления от магистрали к вводам.

Площадь сечения жилы, мм2

Диаметр, мм

Масса жгута, кг/км

Линейное сопротивление при 20°С, Ом/км

Сила тока при 20°С, А

Падение напряжения, В/км

Прочность жилы на разрыв, кН

жилы

Жилы с изоляцией

жгута

мин

макс

2х16

4,9

7,2

7,7

14,0

137

1,91

93

3,98

1,90

2х25

5,9

8,5

3,9

17,2

210

1,20

122

2,54

3,00

4х16

4,9

7,2

7,7

17,8

274

1,91

83

3,28

1,90

4х25

5,9

8,5

8,9

20,2

420

1,20

111

2,18

3,00



Назад
