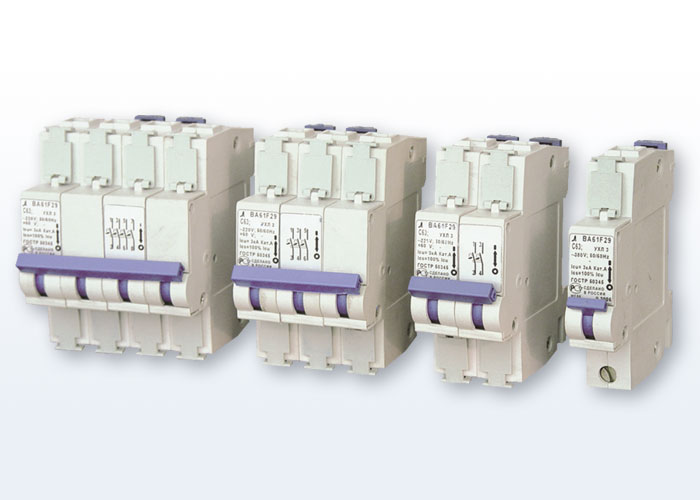

ВА 61-29 одно-, двух-, трех- и четырехполюсные на токи до 63А
Область применения
Модульные автоматические выключатели серии ВА 61-29 рассчитаны для эксплуатации в сетях переменного тока напряжением 220/380 V, частотой 50 Hz, и постоянного тока напряжением 60/110 V.
Выключатели ВА61-29 промышленного назначения (ГОСТ Р 50030.2)
- Тип Z для защиты измерительных цепей, цепей управления и других сетей с высоким сопротивлением и жилых зданий
- Тип L для защиты промышленных электрических сетей пусковыми токами
- Тип K для защиты промышленных электрических сетей, электродвигателей, ламп
Выключатели ВА61-29 бытового назначения (ГОСТ Р 50345)
- Тип B применяется для защиты электрических сетей административных и жилых зданий
- Тип C применяется для защиты электрических сетей административных и жилых зданий в качестве вводного выключателя и для потребителей с большими пусковыми токами
- Тип D аналогично C, но с ещё большими пусковыми импульсами тока, например, трансформаторы или электродвигатели
Основные технические данные
|
тип выключателя |
ВА6129 ГОСТ Р 50030.2 |
ВА6129 ГОСТ Р 50345 |
|||||||||
|
1P |
1P+N |
2P |
3P |
3P+N; 4Р |
1P |
1P+N |
2P |
3P |
3P+N; 4Р |
||
|
Номинальное рабочее напряжение Uе, V |
~ 50 Hz |
220/380 |
380 |
220/380 |
380 |
||||||
|
— |
60 |
— |
110 |
— |
— |
||||||
|
Наибольшая предельная отключающая способность, Icn (Iсu) |
1,5 kА |
0,5...8 А |
6,3...8 А |
||||||||
|
6 kА |
10...63 А |
10...63 А |
|||||||||
|
Наибольшая рабочая отключающая способность Ics, % |
100% |
||||||||||
|
Категория применения |
А |
||||||||||
|
Износостойкость, циклы |
коммутационная |
4000 |
|||||||||
|
общая |
12500 |
||||||||||
|
Диапазон номинальных токов с характеристикой |
Z (4 In) |
0,5...63 А |
— |
||||||||
|
L (8 In) |
0,5...63 А |
— |
|||||||||
|
K (12 In) |
0,5...40 А |
— |
|||||||||
|
B (3 — 5 In) |
— |
6,3...63 А |
|||||||||
|
C (5 — 10 In) |
— |
6,3...63 А |
|||||||||
|
D (10 — 20 In) |
— |
6,3...40 А |
|||||||||
|
Контрольная температура тепловых расцепителей |
40°С |
30°С |
|||||||||
|
Область применения |
промышленные |
бытовые |
|||||||||
Дополнительные сборочные единицы и принадлежности:
- Расцепитель независимый (РН)

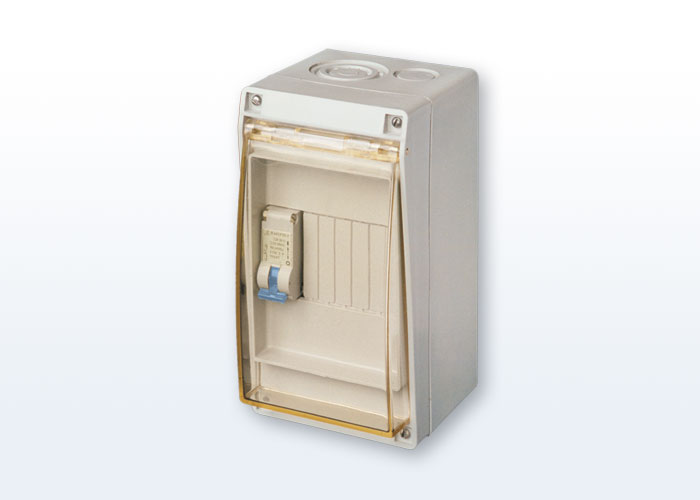

- Оболочки IP30, IP54 для выключателя ВА61-29
- Клеммные колодки для монтажа проводников
- Сальники
- Рейки для монтажа выключателей
- Зажим контактный
- Переходные шины для крепления к выключателю ВА61-29 проводников с кабельными наконечниками
- Приспособление для монтажа ВА61-29 взамен выключателей других типов
- Шины для монтажа однофазных и трехфазных схем распределительных устройств
Скачать Номенклатурный каталог можно здесь: Каталог ДЗНВА - Автоматические выключатели ВА61-29
