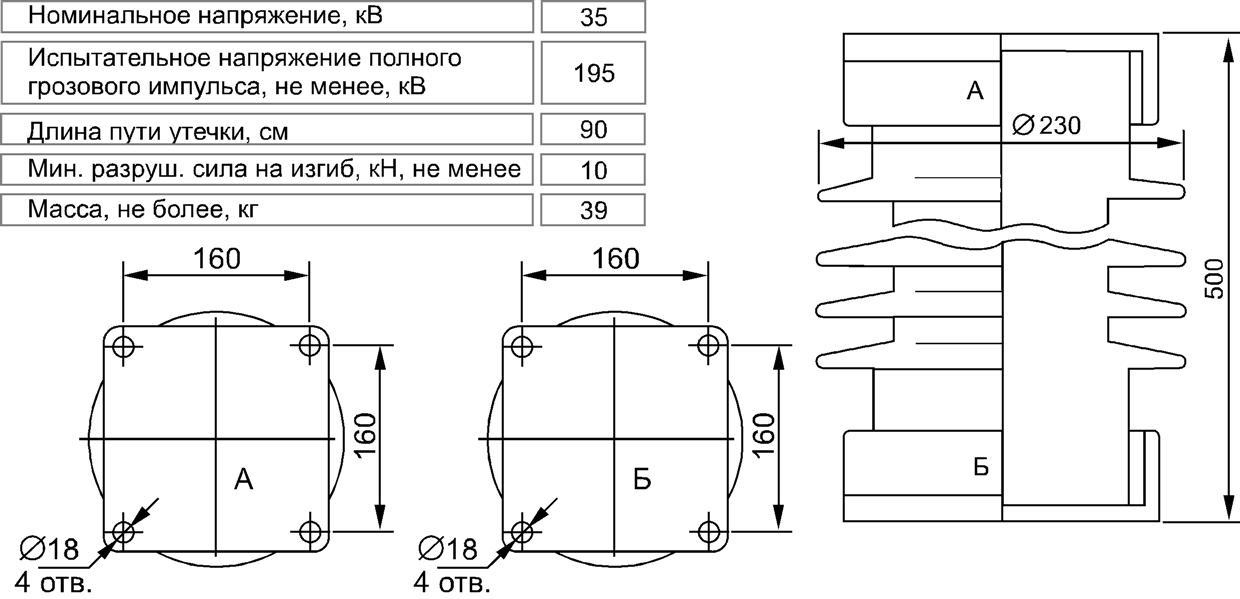

(изготавливаются взамен ИОС-35-1000)

Общие сведения

Срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки; высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению; трекинго-эрозинная стойкость; высокие гидрофобные свойства; лёгкий вес; более стоек к актам вандализма; устойчив к ошибкам персонала при монтаже и эксплуатации. Цена изоляторов серии ОСК из кремнийорганической резины уже сейчас сопоставима с ценой заменяемых фарфоровых аналогов, при значительно более высоких эксплуатационных характеристиках. Применение изоляторов серии ОСК на основе кремнийорганической резины - это Ваша уверенность и защищённость, это Ваш шаг в будущее.



Условное обозначение опорного изолятора по ГОСТ 52082-03: ОСК-Х1–Х2–Х3–Х4–УХЛ1

"О" - опорный
"С" - стержневой
"К" - защитная оболочка кремнийорганическая
"Х1" - минимальное разрушающее усилие на изгиб, в кН
"Х2" - номинальное напряжение, в кВ
"Х3" - индекс модификации, исполнение фланцев
"Х4" - степень загрязнения по ГОСТ9920
"Х5" - климатическое исполнение по ГОСТ15150




Каждый изолятор ОСК-10-35-А-4 УХЛ1 подвергается приемосдаточным испытаниям по 15 показателям, включающим:

• приложение испытательной силы на изгиб, контроль прогиба, контроль отсутствия пластической деформации;
• приложение испытательного крутящего момента в течение 1 мин., контроль угла закручивания, контроль отсутствия пластической деформации при кручении;
• приложение испытательного переменного кратковременного напряжения в сухом состоянии;
• определение уровня частичных разрядов;
• определение стойкости к проникновению красящей жидкости;
• определение адгезии оболочки к изоляционному телу;
• испытание на проникновение воды;
• испытание образцов от партии до разрушения на изгиб, кручение, растяжение;
• испытание образцов от партии изоляторов путем кипячения в соленой воде в течение 42 часов с последующим приложением импульсов напряжения с крутым фронтом, имитирующем разряд молнии;
• термомеханические испытания четырех циклов по 24 часа охлаждения до 60 градусов и нагревания до 50 градусов с одновременным приложением механической разрушающей силы.

В комплект поставки изолятора входит:

• изолятор в упаковке по ГОСТ Р 52082-03;
• паспорт на каждый изолятор;
• руководство по эксплуатации;
• сертификат соответствия и свидетельство о приемке на партию изоляторов поставляемых в один адрес.
