Изоляторы ИШОС-10-8 УХЛ1 (С4-80 II) на напряжение 10кВ изготавливаются из электротехнического стекла состава С-9, применяемого при производстве высоковольтных изоляторов ШС-10, ШС-20, ПС-70, ПС-120 и других. Изолятор ИШОС-10-8 (С4-80-II) предназначен для изоляции и крепления токоведущих частей в разъединителях типа РЛНД напряжением 10 кВ и частотой до 100 Гц



Конструкция ИШОС-10-8-2 УХЛ1 разработана СПЕЦИАЛЬНО для разъединителей РЛНД. Фарфоровые стержневые изоляторы С4-80, которые применялись на разъединителях РЛНД, имеет существенный недостаток. Несущее тело изолятора в виде фарфорового стержня воспринимает все механические нагрузки. В случае превышения нагрузки на изолятор больше разрушающей происходит хрупкий излом фарфоровой части и падения остатка изолятора вместе с ножом разъединителя на землю. Учитывая, что механическое воздействие на изолятор в основном возникает в момент операции по разъединению фаз оператором внизу под опорой с установленным РЛНД, это создает опасность травмирования персонала. Опасное сечение фарфорового изолятора находится в области чуть выше нижнего фланца. Таким образом почти весь изолятор и нож разъединителя весом более 3 кг могут произвести падение с высоты опоры около 10 метров.

Конструкция ИШОС-10-8 полностью ИСКЛЮЧАЕТ падение ножа разъединителя и самого изолятора на оператора или землю. Конструкция силовой части аналогична подвеным изоляторам типа ПС-70, ПС-120 зарекомендовавших себя десятилетиями на ВЛЭП до 330кВ при нагрузках до 7-12 тнс. Стеклянная изоляционная деталь в этих изоляторах не испытывает изгибающих нагрузок, а только сжимающие. Даже при разрушении стеклянной изоляционной части, разрушенный изолятор сохраняет прочность до 80% (до 5.6тнс) от нормированной. Таким образом прочность изоляционной детали изолятора ИШОС-10-8 превышает возможные нагрузки на изолятор и определяется прочностью на изгиб металлического штыря нижнего фланца. При превышение нагрузки выше нормируемой (8кН, 0.8тнс) штырь изолятора гнется, но изолятор не ломается и не падает. Отсутствие фарфоровых или стеклянных деталей, испытывающих нагрузки на изгиб, в изоляторе ИШОС приводят также к его значительной стойкости к динамическим и ударным нагрузкам. Динамическая стойкость изолятора ИШОС превышает фарфоровый С4-80 на несколько порядков. Изоляторы ИШОС-10-8 изготовлены на основе изоляционной детали из закаленного стекла. Эта конструктивная особенность позволяет легко идентифицировать поврежденный изолятор. В случае пробоя изолятора, изоляционная деталь из закаленного стекла разрушается на множество мелких осколков. Таким образом в изоляторе ИШОС не может образоваться трещина в результате электрических или механических воздействий, через которую будет происходить короткое замыкание на землю и невозможно обнаружить такой изолятор без электрических испытаний. При возникновении пробоя или микротрещины, изоляционная деталь находящаяся в напряженном состоянии в результате закалки разрушается и указывает на вышедший из строя изолятор. Характер разрушений идентичен подвесным изоляторам из закаленного стекла.

Преимущества специальных изоляторов ИШОС для разъединителей РЛНД над фарфоровым С4-80:

• ИСКЛЮЧЕНИЕ возможности падения изолятора и ножа РЛНД на оператора с высоты опоры;
• более высокое значение выдерживаемой разрушающей нагрузки (более чем в 2 раза)
• более высокое значение стойкости к динамическим ударам (белее 20 раз)
• сейсмостойкость, антивандальность
• отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие пузырьков в силовом стержне изолятора.
• контроль изоляторов при производстве на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике.
• стеклянные изоляторы не стареют, в теле изолятора со временем не появляеются микротрещины
• прочность стеклянных изоляторов выше фарфоровых. Поэтому все подвесные изоляторы стеклянные. Механическая прочность изолятора ИШОС, благодаря конструктивным особенностям ограничена только прочностью металлического штыря нижнего фланца.

Для разъединителей РЛНД изоляторы ИШОС-10-8 поставляются в комплекте:



• 3 изолятора ИШОС-10-8-А2 УХЛ1 для неподвижного ножа;
• 3 изолятора ИШОС-10-8-Б2 УХЛ1 для поворотного ножа

Материалы применяемые при изготовлении изолятора ИШОС:



1. Изоляционная часть электротехническое малощелочное стекло марки С-9, ГОСТ 20419-83
2. Верхний оголовок - сплав алюминиевый АК12, ГОСТ 1583-93
3. Нижний фланец - сталь Ст45, гор цинк.
4. Защита армировочных швов- герметик силиконовый

Изоляторы соответствуют ТУ 3414-015-59116459-09 Гарантийный срок эксплуатации - 15 лет Срок службы изоляторов - 30 лет. Срок хранения по ГОСТ 15150- 3 года. Изоляторы ИШОС-10-8 изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом:

• высота над уровнем моря не более 1000 м;
• толщина корки льда не более 30 мм;
• скорость ветра при гололеде до 15 м/с;
• скорость ветра при отсутствии гололеда до 40 м/с;
• верхнее значение температуры окружающего воздуха плюс 50°C;
• нижнее значение температуры окружающего воздуха минус 60С.

Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов должно соответствовать атмосфере I и II по ГОСТ 15150-69.

Расшифровка условного обозначения изолятора:

ИШОС - Х1 - Х2 - Х3X4 УХЛ 1, ИШОС -изолятор штыревой опорный стеклянный (товарная марка ЗАО "АИЗ"), Х1 - рабочее напряжение, кВ, X2- разрушающая нагрузка в кН, Х3-модификация изолятора (А- изолятор неподвижного ножа, Б- изолятор поворотного ножа), Х4- степень загрязнения по ГОСТ9920, УХЛ - климатическое исполнение по ГОСТ 15150, 1- категория размещения по ГОСТ15150

Основные технические характеристики

• приложение испытательной силы на изгиб, контроль прогиба, контроль отсутствия пластической деформации;
• приложение испытательного крутящего момента в течение 1 мин., контроль угла закручивания, контроль отсутствия пластической деформации при кручении;
• приложение испытательного переменного кратковременного напряжения в сухом состоянии;
• термомеханические испытания четырех циклов по 24 часа охлаждения до 60 градусов и нагревания до 50 градусов с одновременным приложением механической разрушающей силы (на образцах, от партии)

В комплект поставки изоляторов ИШОС-10-8I УХЛ1. входит:

• изолятор в упаковке по ТУ3494-015-59116459-09;
• паспорт на каждый изолятор;
• руководство по эксплуатации;
• сертификат соответствия и свидетельство о приемке на партию поставляемых в один адрес.

Стеклянный штыревой изолятор ИШОС-10-8 I УХЛ1 габариты и присоединительный размер

товарный знак высоковольтных стеклянных изоляторов ЗАО "Арматурно-изоляторный завод"



Стеклянный штыревой изолятор ИШОС-10-8 I УХЛ1
габариты и присоединительный размер

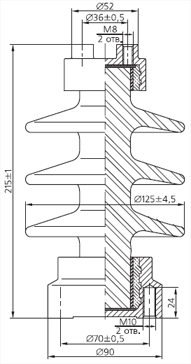

Фарфоровый изолятор С-4-80 II УХЛ1 габариты и присоединительный размер

Габариты и присоединительные размеры фарфорового изолятора С4-80 полностью совпадают со стеклянным ИШОС-10-8 УХЛ1



Высоконадежный стеклянный изолятор ИШОС-10-8 (С4-80) для современных разъединителей РЛНД.
